AI 数据中心快速发展，传统供电架构在效率、功率密度和灵活性方面承受越来越大的压力。固态变压器（Solid-State Transformer，SST）具备高效电力变换、高频隔离和灵活能量管理能力，被视为数据中心供电体系升级的重要技术方向。
围绕 SST 控制器研发和量产验证，RTScale Plus 实时仿真器重点回答三个问题：能否在整机级实现百纳秒以下的实时步长？能否让用户自行完成任意电力电子拓扑的级联建模？能否在开关器件层面注入故障并验证保护逻辑？
能否在整机级实现百 ns 以下仿真步长？
整机 50 ns 实时步长。后级可覆盖最高 200 kHz 的开关动态，LLC 谐振电流过零过程清晰可辨，对 10 kHz 级前级 CHB 也有充足的时间分辨率。
能否支持任意电力电子拓扑级联？
任意拓扑级联建模。无需依赖厂家预编译子模块，拓扑由用户自行定义并一键编译部署，模型和研发信息保留在团队内部。
能否实现开关级故障？
子模块级多种故障状态支持。可设置开关管开路、短路等异常状态，为整机产前排查、保护策略验证和售后故障定位提供直接支撑。
困住 SST 实时仿真的“不可能三角”

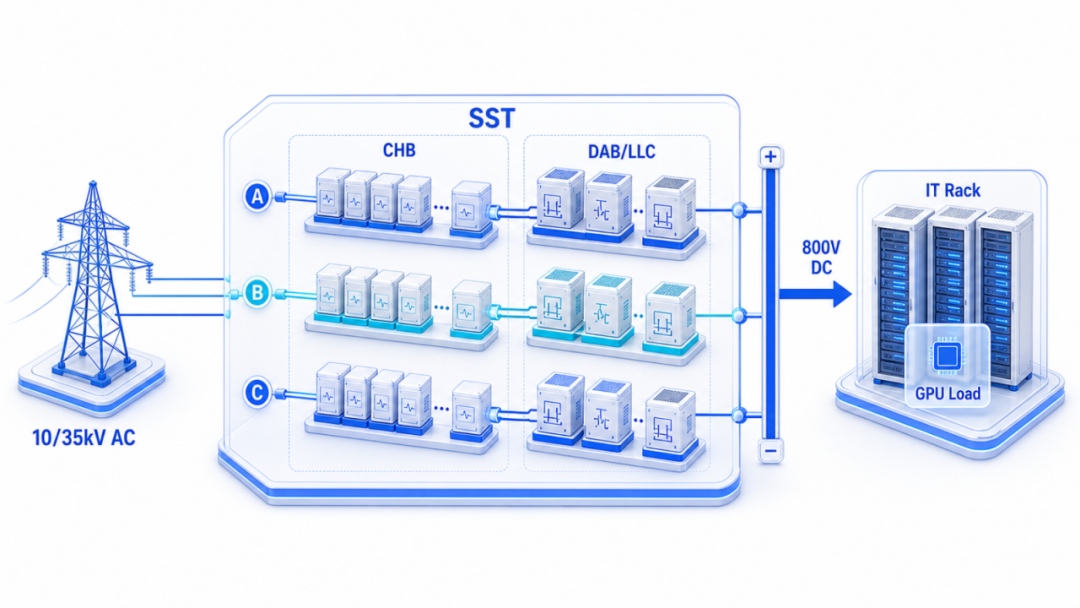

作为连接中高压电网与数据中心负载的关键电能变换装备，SST 前级通常采用 CHB 级联 H 桥或三电平整流拓扑，把 10 kV 或 35 kV 交流电变换为直流母线电能；后级则由多组 DAB、LLC 或 CLLC 高频隔离 DC/DC 单元完成电气隔离、电压变换和功率分配。
根据电压等级和系统容量不同，SST 每相可能串联 5～30 个子模块，三相合计达到几十乃至上百个子模块，开关器件数量可达数千只。前级开关频率通常约为 5～10 kHz，后级隔离 DC/DC 的开关频率可达到 100～200 kHz。多级功率变换、多模块协同控制和复杂能量流动相互耦合，使 SST 呈现出结构复杂、规模大、层级多、耦合强的特点。
求解步长
前级采用载波移相后，等效开关频率可达到数百 kHz；后级 DC/DC 同样工作在百 kHz 量级。要准确描述高频开关动态，实时仿真步长需要进入 100 ns 以内。
电路规模
完整三相系统包含上百个子模块、数千只开关器件和数百路 I/O。详细开关模型在 FPGA 上实时求解时，资源消耗和布线复杂度会随系统规模快速上升。
设备成本
为了同时获得纳秒级步长和超大规模计算，传统方案往往依赖多片高端 FPGA 或多机柜设备，采购、模型分割、通信和同步调试的投入很高。
高保真、大规模和低成本相互制约，是 SST 硬件在环测试长期难以全面落地的根本原因。RTScale Plus 的目标不是在三者之间妥协，而是让三项要求同时满足。
整机 50 ns 实时步长：200 kHz 后级细节不丢失
50 ns 意味着什么？
DAB、LLC、CLLC 等后级变换器的开关频率可达 100～200 kHz，一个开关周期只有 5～10 μs。如果实时步长仍停留在微秒级，每个周期只能得到少量计算点，开关边沿、死区效应以及谐振电流过零等细节会被忽略。

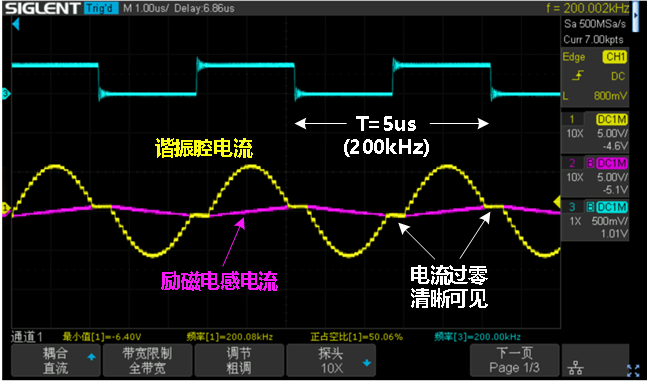

RTScale Plus 能够以 50 ns 步长运行 SST 前后级耦合模型。对于 200 kHz 的后级开关频率，一个周期仍包含约 100 个计算点，可以逐点观察 LLC 谐振电流过零；对于 10 kHz 级前级 CHB，一个周期约有 2000 个计算点。
50 ns 的精度是否可靠？

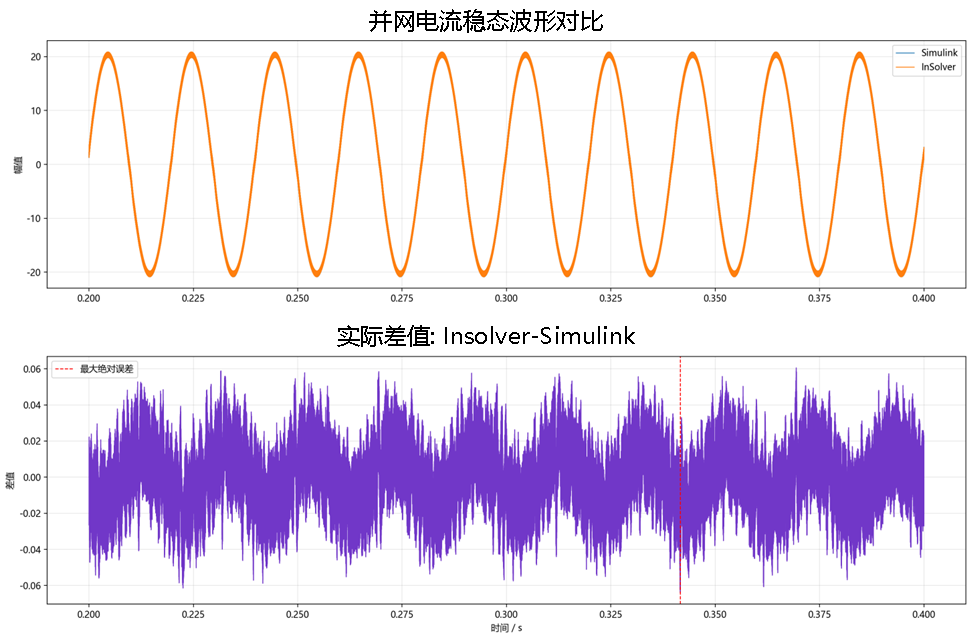

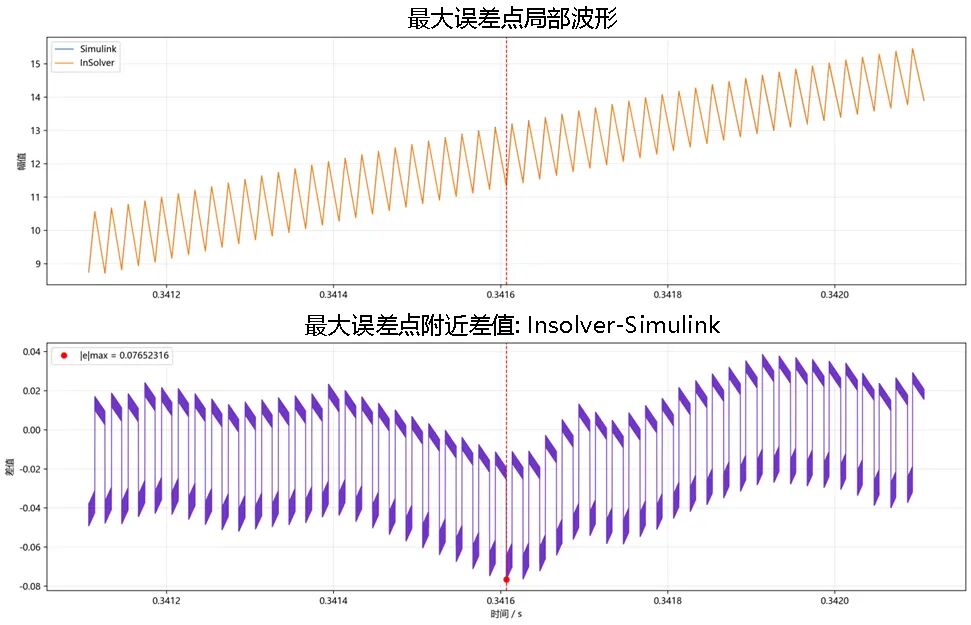

同一模型分别在 RTScale Plus 和 Simulink 上运行：RTScale Plus 使用 50 ns 实时步长，Simulink 使用 Simscape Electrical Specialized Power Systems 元件库并设置为 5 ns 离线步长作为高保真基准。

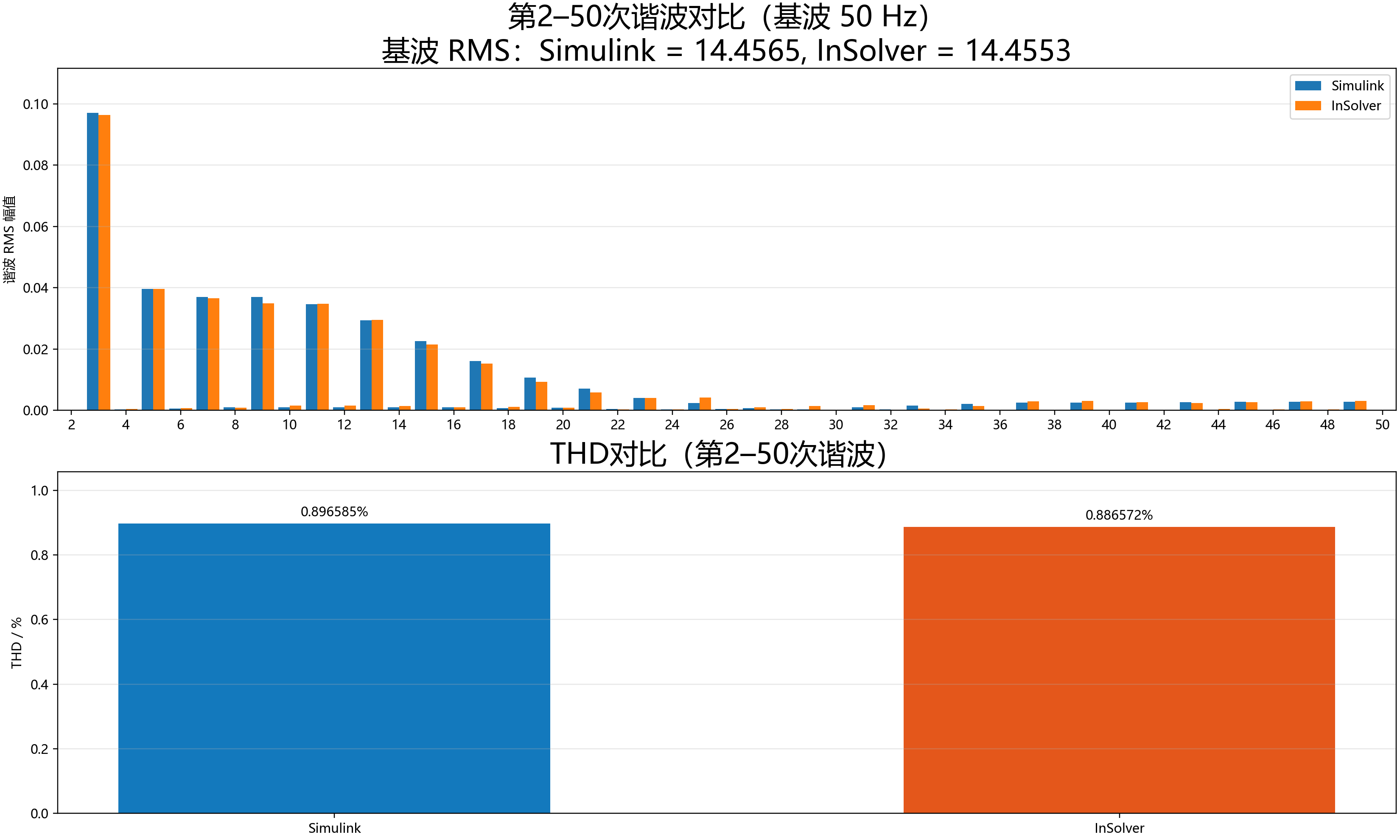

对比结果显示，两者稳态波形基本重合，误差低于 0.1%；FFT 频谱及各次谐波分布一致，THD 分别为 0.8965% 和 0.8865%。这说明 50 ns 实时仿真的保真度已经能够与离线高精度基准保持一致。
50 ns 对实时求解器意味着什么？
在一个步长内，平台必须完成开关状态判断、全电路求解以及 I/O 输出。按 FPGA 100 MHz 主频计算，50 ns 仅相当于约 5 个时钟周期。RTScale Plus 通过自研辛几何算法与 FPGA 半浮点运算技术，将单步电路求解压缩到这一时间范围内。
任意拓扑级联：模型由用户定义，研发信息保留在内部

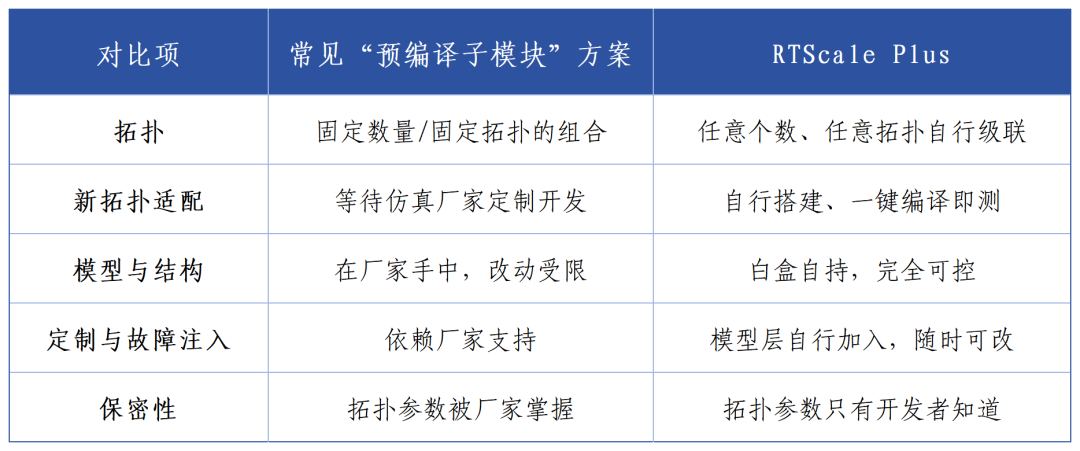

许多 SST 半实物仿真方案以“预编译子模块”的方式交付：一个模块对应固定数量、固定拓扑的级联组合，用户只能调整有限参数。一旦需要更换拓扑或级联结构，就必须等待厂家重新定制，模型细节和结构参数也会对外暴露。

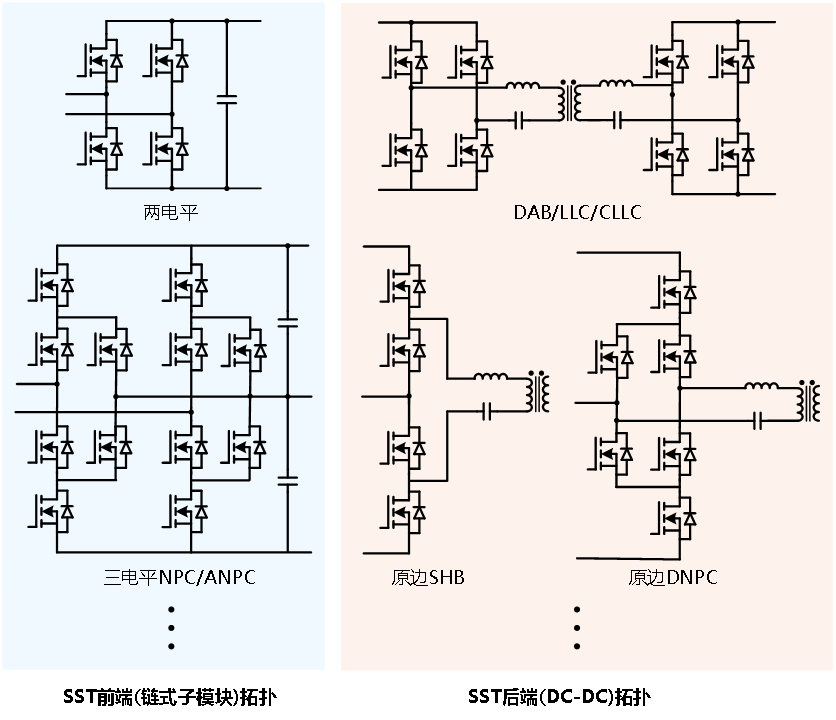

RTScale Plus 把整个被控对象作为可编辑电路模型处理。用户可以按照电路原型自行搭建两电平、三电平、半桥、全桥及任意数量的串并联子模块；借助 InSolver 求解器，离线电路模型能够一键生成 FPGA 固件并自动下载运行，无需手写 HDL，也无需人工完成 FPGA 编译流程。
- 任意拓扑组合：不受厂家预设模块和固定级联数量限制。
- 一键编译部署：从电路模型直接生成并下载 FPGA 固件。
- 知识产权自持：被控对象模型成为团队内部可编辑、可复用的白盒资产。
子模块故障状态：量产前排障与保护验证

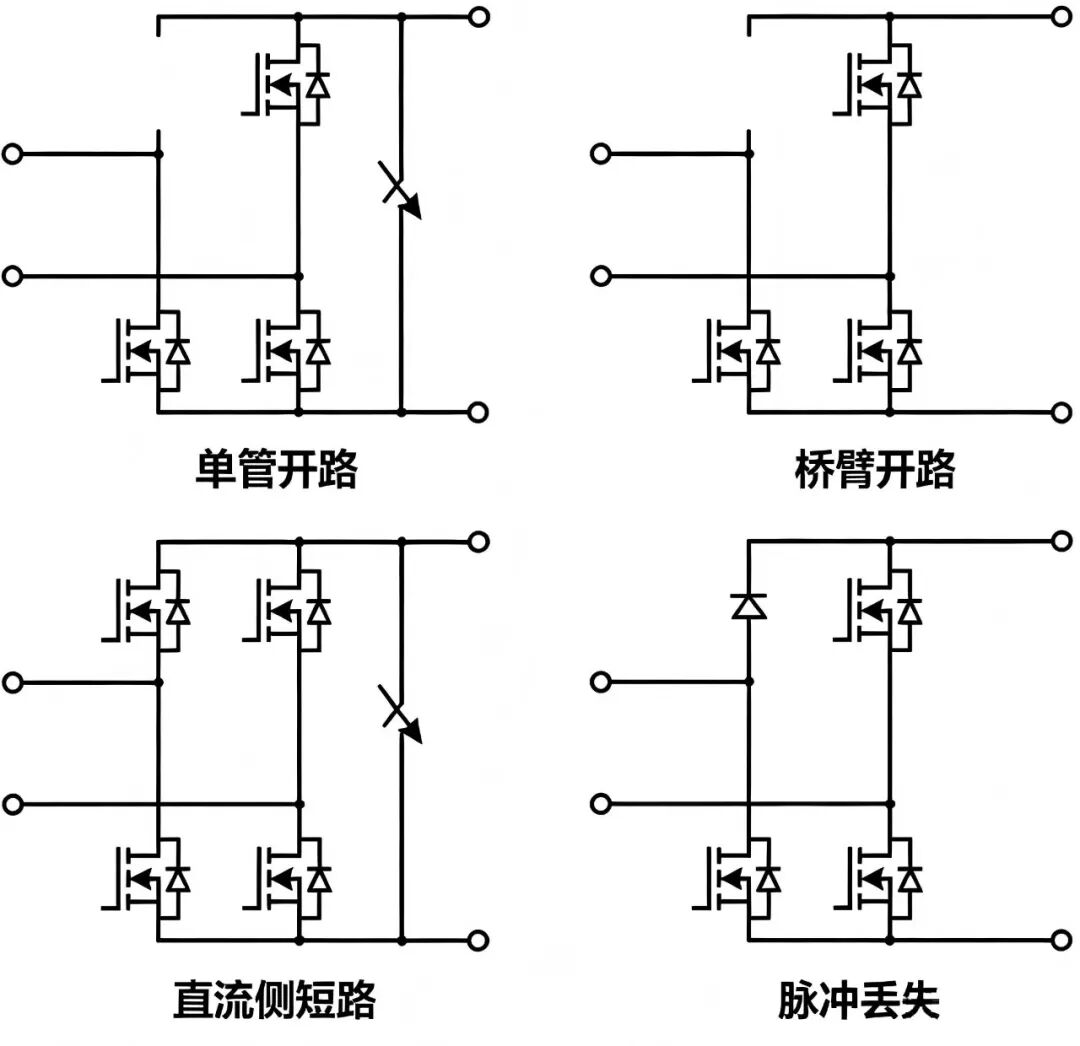

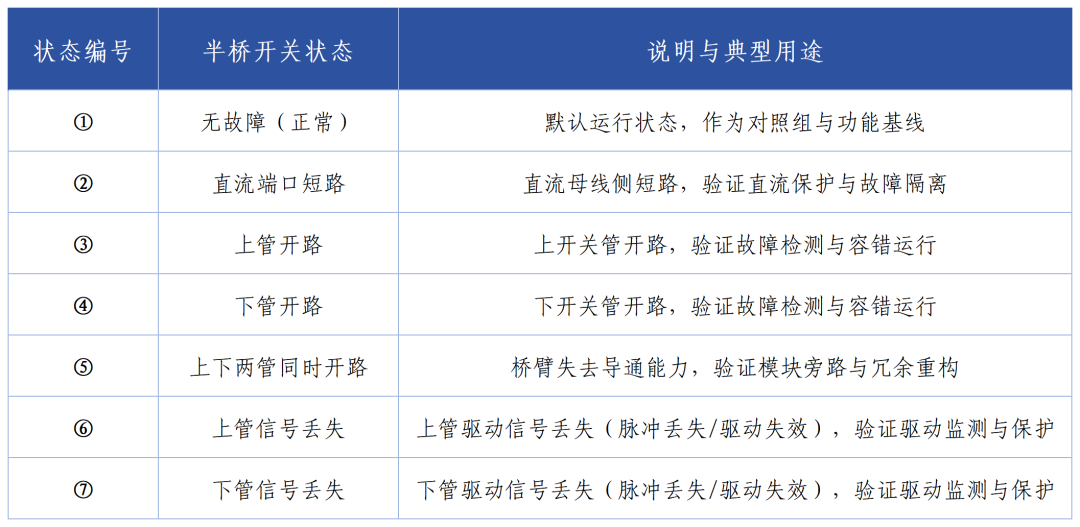

SST 包含大量开关器件，研发和制造阶段经常需要回答“某一个开关器件失效后系统会怎样”这类问题。RTScale Plus 支持以半桥子模块为单位，在任意相、任意模块和任意时刻注入多种异常开关状态，包括开关管开路、短路等故障。
对于 SST 生产制造商，这项能力可以直接用于产前排障：整机出厂前，先在 HIL 平台中逐项验证控制器保护逻辑是否正确动作、故障是否能够被识别和隔离，确认后再进入真机测试。平台还可覆盖电网异常、直流母线与回路故障、采样链路故障、系统容错工况，以及空载至满载等正常运行场景。
能力延伸：光纤多机扩展，规模不受单机限制

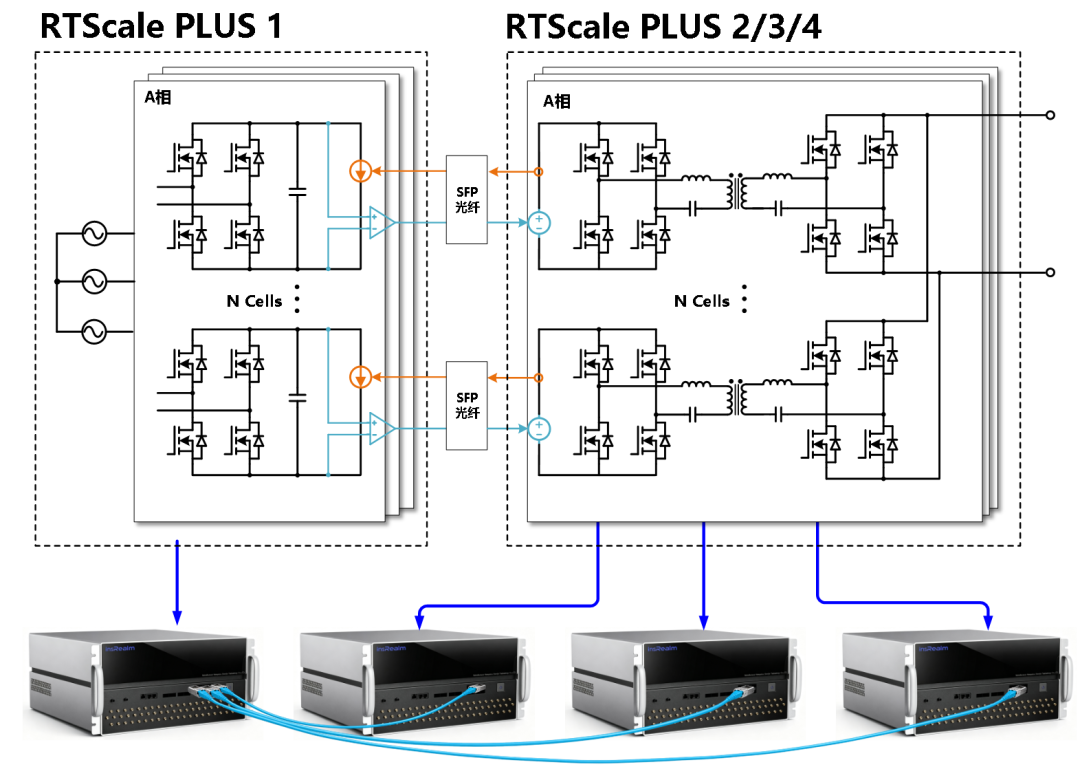

多台仿真机可以通过 SFP+ 或 QSFP 高速光纤连接并进行同步计算。在 DI 通道数量允许的条件下，4 台设备可支持每相最高 10 级 CHB 及后级多组 LLC、CLLC 的整机仿真，并维持 50 ns 实时步长。继续增加仿真节点后，还可面向三相 20 级乃至 30 级的大规模 SST 系统扩展。
“在保持 50 ns 实时仿真步长的同时支持后级 LLC 电路拓扑自定义，准确性和性价比都能够满足我们的核心研发需求。”— 客户评价
三个重点，一次记住
- 50 ns 整机实时步长：能够观察 200 kHz 后级开关动态和 LLC 谐振电流过零，实时波形精度与离线基准保持一致。
- 任意拓扑级联建模：新拓扑可自行搭建并一键编译部署，研发模型和知识产权保留在用户内部。
- 开关级故障模拟：支持对子模块注入多种异常状态，为产前排障、保护逻辑验证和故障定位提供闭环测试环境。
如果你正在处理 SST 验证步长、拓扑定制、级联规模或故障排查问题，欢迎联系我们进一步交流。
